Une contre-broche sur un centre de fraisage-tournage vaut le coût supplémentaire lorsque vous produisez régulièrement des pièces qui nécessitent un travail en arrière (alésage intérieur, filetage, surfaçage ou fraisage à la deuxième extrémité) et que vous gérez actuellement cela avec une deuxième configuration - les économies de main d'œuvre et la réduction du temps de cycle financent généralement la mise à niveau en 1 à 2 ans. Pour les pièces qui ne nécessitent du travail qu’à une extrémité, vous pouvez l’ignorer en toute sécurité.
Lors de la configuration d'un centre de fraisage-tournage, l'une des décisions les plus importantes consiste à ajouter ou non une contre-broche. C'est l'une des options les plus coûteuses de la machine (généralement 20 à 35 % du prix de base), mais c'est également l'une des plus transformatrices en termes de productivité. Si vous prenez une mauvaise décision, soit vous gaspillez de l'argent pour une capacité que vous n'utilisez pas, soit vous vous retrouvez avec une machine qui ne peut pas gérer efficacement vos pièces.
Si vous vous demandez si un centre de tournage de fraiseuse à contre-broche en vaut la peine pour votre atelier, vous posez la bonne question, mais la réponse dépend presque entièrement de votre combinaison de pièces.
En tant que centre de tournage de fraises sur mesure avec fabricant ODM de contre-broche, WORUN a configuré des centaines de machines avec et sans contre-broches. Voici comment nous aidons les clients à prendre une décision.
1. Un centre de tournage de fraiseuse à contre-broche en vaut-il la peine pour vos pièces ?
La valeur du centre de tournage d'une fraiseuse à contre-broche dépend presque entièrement d'une chose : vos pièces nécessitent-elles un usinage aux deux extrémités ? Si la réponse est oui et que vous effectuez actuellement cette deuxième face sur une machine distincte ou une deuxième configuration, la contre-broche s'amortit presque toujours rapidement.
Le calcul derrière la décision est généralement simple. Passons en revue un exemple typique :
Supposons que vous exécutiez 800 pièces de complexité moyenne par mois. Chaque partie nécessite actuellement :
- Opération 1 sur la broche principale de votre tour actuel : 8 min
- Transfert manuel vers la deuxième machine/configuration pour le verso : 3 min de manipulation + 2 min de temps de configuration par lot de 20
- Opération 2 face + alésage ID + filetage : 5 min
- Total par pièce (main d'œuvre + machine) : ~16 min, plus 2 opérateurs sur 2 machines
Avec un fraisage-tour contre-broche :
- Usinage face avant sur broche principale : 8 min
- Transfert de pièce vers la contre-broche (automatique) : ~15 secondes
- Usinage de l'arrière alors que la broche principale charge déjà la pièce suivante : 5 min
- Total par pièce : ~9 min, 1 opérateur, 1 machine
Cela réduit le temps de cycle d'environ 45 % et réduit la main d'œuvre de 2 opérateurs à 1. Avec un taux de main-d'œuvre à pleine charge de 45 $/h et un temps machine de 60 $/h, les économies s'accumulent rapidement – souvent entre 3 000 et 6 000 $ par mois.
Si l'option de contre-broche ajoute 30 000 à 50 000 dollars au prix de la machine, cela représente une période d'amortissement de 6 à 18 mois uniquement grâce aux économies de main d'œuvre. Et ce, avant même de prendre en compte l'amélioration de la qualité (pas d'erreur de refixage), la réduction des en-cours et la capacité machine libérée sur vos autres équipements.

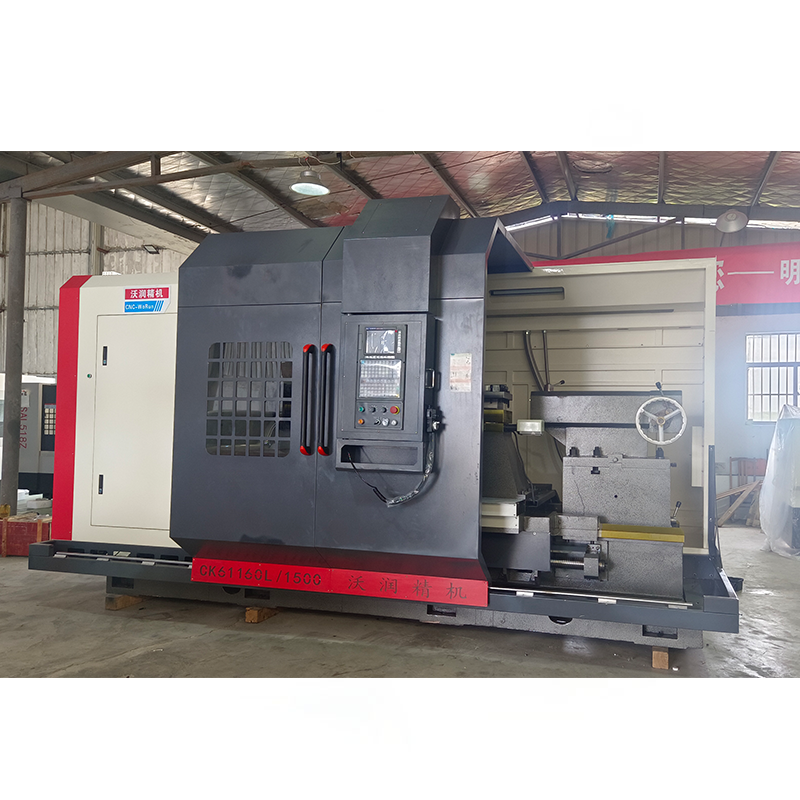

C'est pourquoi les avantages des tours et fraiseuses à double broche sont si intéressants pour les environnements de production : la contre-broche n'est pas seulement une fonctionnalité pratique, c'est un moyen d'augmenter considérablement le rendement par opérateur et par pied carré de surface au sol.
Pour les acheteurs évaluant des configurations personnalisées de fabricants ODM comme Woruneng Machinery (Wuxi) Co., Ltd., la bonne nouvelle est que les options de contre-broche sont souvent moins chères lorsqu'elles sont commandées initialement avec la machine qu'elles ne le seraient en cas de modernisation ultérieure. Si vous pensez qu'il y a ne serait-ce qu'une chance sur deux que vous en ayez besoin, il est généralement moins cher de l'ajouter d'avance.
✅ Conclusion : si plus de 40 % de vos pièces nécessitent un retravail, une contre-broche s'amortit en 6 à 18 mois grâce aux économies de main d'œuvre et de temps de cycle.
2. Que rechercher dans une configuration de contre-broche
Toutes les contre-broches ne sont pas égales. Les spécifications de la contre-broche — et la façon dont elle s'intègre au reste de la machine — déterminent la valeur que vous en retirez réellement. Voici les spécifications critiques à évaluer.
Puissance et vitesse de la contre-broche
La broche secondaire doit avoir à peu près la même plage de vitesse que la broche principale, mais la puissance peut être inférieure puisque vous effectuez généralement des opérations plus légères à l'arrière. Pour la plupart des travaux de fraisage-tournage à usage général :
- Puissance de la broche secondaire : 40 à 70 % de la puissance de la broche principale est généralement suffisante
- Vitesse de la broche secondaire : même régime maximal que la broche principale (ou proche)
- Alésage de la broche : Même taille que la broche principale si vous utilisez un ravitailleur ; plus petit est OK pour le travail du mandrin
Transfert automatique de pièces et récupérateur de pièces
Tout l’intérêt d’une contre-broche est l’automatisation. Assurez-vous que la machine comprend :
- Transfert automatique des pièces de la broche principale à la broche secondaire (mécanisme de préhension ou de ramassage)
- Récupérateur de pièces ou convoyeur de pièces pour pièces finies – particulièrement important si vous souhaitez fonctionner sans problème
- Temps de transfert puce à puce inférieur à 20 secondes pour les pièces petites à moyennes
Compatibilité de serrage
La contre-broche doit accepter le même type de pinces ou de mandrins que la broche principale afin de minimiser les coûts d'outillage et de configuration. Vérifier:
- Même taille de mandrin à pince (par exemple, les deux utilisent des pinces 173E ou 200E)
- Possibilité d'utiliser des mandrins à mâchoires sur les deux broches pour des pièces plus grandes
- Compatibilité des ravitailleurs de barres si vous prévoyez d'exploiter du stock de barres
Capacité de synchronisation
Pour les opérations qui transfèrent une pièce en cours de cycle (comme tourner un long arbre, puis transférer pour terminer l'autre extrémité), la broche principale et la broche secondaire doivent être capables de synchroniser électroniquement la vitesse et la position. Cela garantit un transfert propre sans marquer la pièce.
Facilité d’entretien et accès
Une contre-broche ajoute une complexité mécanique. Assurez-vous qu'il y a un bon accès pour l'entretien - vous ne voulez pas démonter la moitié de la machine pour remplacer une courroie ou un roulement de sous-broche. Chez WORUN, toutes nos machines à contre-broche sont conçues en tenant compte de l'accès à la maintenance, et nous stockons des pièces de rechange courantes pour un délai d'exécution rapide.
Un dernier conseil : si vous hésitez à ajouter une contre-broche mais que vous savez que vous souhaitez une capacité sur l'axe Y, demandez à votre fournisseur si la machine peut être installée ultérieurement. Certaines machines sont conçues pour une mise à niveau facile de la contre-broche ; d'autres ne le sont pas. Si la modernisation est possible, vous avez la possibilité de l’ajouter 6 à 12 mois plus tard, lorsque votre production augmentera.
✅ Conclusion : comparez la puissance de la contre-broche, la vitesse de transfert, la compatibilité des dispositifs de serrage et la facilité d'entretien, et pas seulement si l'option existe. Les avantages du tour-fraisoir à double broche sont réels, mais seulement si la contre-broche est correctement adaptée à votre travail.
FAQ
Q : Puis-je ajouter une contre-broche à un centre de fraisage-tournage existant ultérieurement ?
R : Parfois, mais cela dépend entièrement de la conception de la machine. Si vous vous demandez toujours si un centre de tournage de fraiseuse à contre-broche en vaut la peine à long terme, la capacité de modernisation mérite d'être posée dès le départ. Certaines machines sont construites avec des points de montage de contre-broche et un système d'entraînement pré-conçus, ce qui rend une mise à niveau possible (même si elle reste coûteuse). Sur d'autres machines, c'est pratiquement impossible sans reconstruire la moitié de la machine. S'il y a une chance que vous ayez besoin d'une contre-broche plus tard, demandez d'avance au fabricant si une modernisation est possible et combien cela coûterait. Dans la plupart des cas, le commander avec la machine est moins cher et plus fiable.
Q : Quelle est la différence entre un tour à contre-broche et un tour à double broche ?
R : Ils sont souvent utilisés de manière interchangeable, mais techniquement, un tour « à double broche » signifie généralement deux broches se faisant face pour le tournage simultané des deux extrémités, tandis que « sous-broche » implique que la deuxième broche est utilisée principalement pour les opérations de contre-travail une fois le côté principal terminé. En pratique, la plupart des centres de fraisage-tournage modernes équipés d'une deuxième broche peuvent effectuer les deux : tournage opposé synchronisé et contre-travail séquentiel.
Q : Les fabricants de tours de fraisage personnalisés/OEM proposent-ils différentes options de contre-broche ?
R : Oui. En tant que centre de tournage de fraiseuse personnalisé avec fabricant ODM de sous-broche, WORUN propose diverses configurations de sous-broche : différentes puissances nominales, tailles de mandrin, options de liquide de refroidissement traversant la broche et intégrations d'automatisation. Si vous avez des exigences de production spécifiques (travail à la barre à grand volume, grandes pièces de mandrin, salle blanche de qualité médicale, etc.), une configuration personnalisée provenant d'une usine chinoise peut souvent mieux répondre à vos besoins qu'un modèle standard sur catalogue et à un prix inférieur à celui des personnalisations de marques occidentales.
Vous ne savez toujours pas si une contre-broche en vaut la peine pour vos pièces ? Envoyez-nous 3 à 5 dessins de pièces représentatifs avec vos données de processus actuelles, et l'équipe d'ingénierie WORUN vous donnera une recommandation claire et impartiale, y compris un simple calcul du retour sur investissement indiquant exactement quand la contre-broche sera rentabilisée.
En tant que fabricant chinois de centres de tournage d'usines sur mesure ODM, nous configurons des machines pour chaque type d'environnement de production, des petits ateliers aux usines d'implants médicaux à grand volume. Nous vous dirons honnêtement si une contre-broche est adaptée à votre situation ou s'il vaut mieux dépenser votre argent sur d'autres options.
Obtenez votre évaluation gratuite de faisabilité de la contre-broche → contactez Woruneng Machinery (Wuxi) Co., Ltd. dès aujourd'hui.
Publié : septembre 2026 | Par l’équipe d’ingénierie WORUN
